電抗器相關知識，了解一下

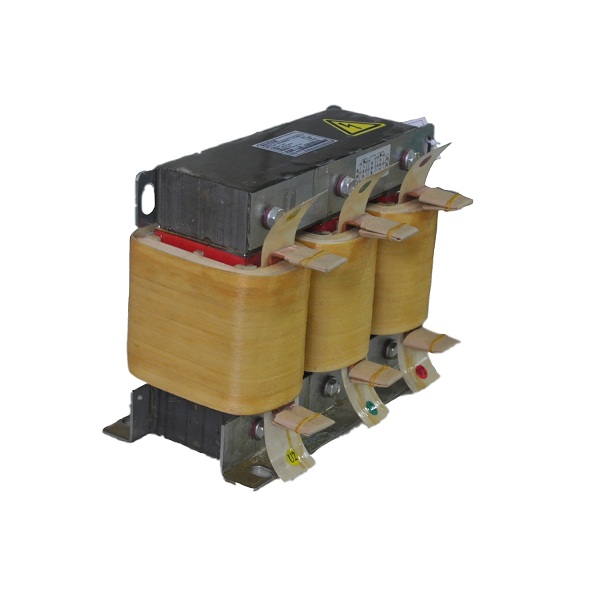

電抗器概述
電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁場，所以基本能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器；有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器。電抗分為感抗和容抗，比較科學的歸類是感抗器（電感器）和容抗器（電容器）統稱為電抗器，然而由于過去先有了電感器，并且被稱為電抗器，所以現在人們所說的電容器就是容抗器，而電抗器專指電感器。


電抗器分類
按結構及冷卻介質、按接法、按功能、按用途進行分類。
1、按結構及冷卻介質：分為空心式、鐵心式、干式、油浸式等，
 如：干式空心電抗器、干式鐵心電抗器、油浸鐵心電抗器、油浸空心電抗器、夾持式干式空心電抗器、繞包式干式空心電抗器、水泥電抗器等。

2、按接法：分為并聯電抗器和串聯電抗器。
3、按功能：分為限流和補償。
4、按用途：按具體用途細分，例如：限流電抗器、濾波電抗器、平波電抗器、功率因數補償電抗器、串聯電抗器、平衡電抗器、接地電抗器、消弧線圈、進線電抗器、出線電抗器、飽和電抗器、自飽和電抗器、可變電抗器（可調電抗器、可控電抗器）、軛流電抗器、串聯諧振電抗器、并聯諧振電抗器等。



電抗器作用
電力系統中所采取的電抗器常見的有串聯電抗器和并聯電抗器。串聯電抗器主要用來限制短路電流，也有在濾波器中與電容器串聯或并聯用來限制電網中的高次諧波。 220kV、110kV、35kV、10kV電網中的電抗器是用來吸收電纜線路的充電容性無功的。可以通過調整并聯電抗器的數量來調整運行電壓。超高壓并聯電抗器有改善電力系統無功功率有關運行狀況的多種功能，主要包括：
1、輕空載或輕負荷線路上的電容效應，以降低工頻暫態過電壓；
2、改善長輸電線路上的電壓分布；
3、使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動同時也減輕了線路上的功率損失；
4、在大機組與系統并列時降低高壓母線上工頻穩態電壓，便于發電機同期并列；
5、防止發電機帶長線路可能出現的自勵磁諧振現象；
6、當采用電抗器中性點經小電抗接地裝置時，
還可用小電抗器補償線路相間及相地電容，以加速潛供電流自動熄滅，便于采用。



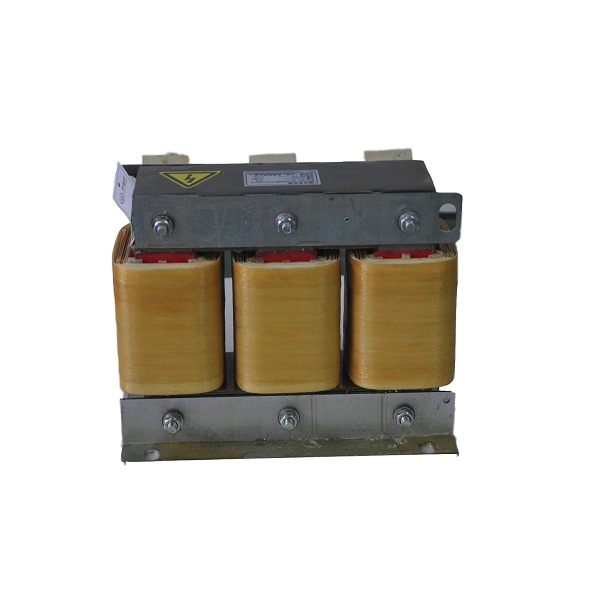

電抗器接線方法
ABCXYZ六個端子，可以將ABC作為電抗器進線端，XYZ作為電抗器出線端；也可以將XYZ作為電抗器進線端，ABC作為電抗器出線端。這沒有什么具體的進線、出線的順序要求，怎么接都行，對變頻器不會有影響。只是注意一點：ABC、XYZ這兩套端子，接線時不能互相交叉。


串并聯電抗器的作用
線路并聯電抗器可以補償線路的容性充電電流，限制系統電壓升高和操作過電壓的產生，保證線路的可靠運行。
母線串聯電抗器可以限制短路電流，維持母線有較高的殘壓。而電容器組串聯電抗器可以限制高次諧波，降低電抗。


輸入及輸出電抗器的不同
線路并聯電抗器可以補償線路的容性充電電流，限制系統電壓升高和操作過電壓的產生，保證線路的可靠運行。
母線串聯電抗器可以限制短路電流，維持母線有較高的殘壓。而電容器組串聯電抗器可以限制高次諧波，降低電抗。


電抗器和濾波器的區別
通常，無源濾波器是由電抗器、電容器有時還需要電阻器組成，也就是說，電抗器只是成為濾波器中的一個元件，當然對于低通濾波器（阻被）或高通濾波器（陷波）也可以用單獨的電抗器組成。電抗器除了在濾波器中應用，還可以用于如諧振回路、輸出感性電流、限流等。
